XRD测试平台中所应用到的XRD就是X射线衍射。它是由X射线的波长和晶体中晶面距差不多长,可以利用布拉格方程算出晶面距。简单点说你的问题就是:XRD包括X射线单晶衍射和X射线粉末衍射,X射线单晶衍射主要的就是利用X射线在晶体中的衍射,收集衍射点,利用专业的软件来解析晶体的结构;X射线粉末衍射通常是利用粉末衍射的图谱和标准图谱比较来进行物相分析,当然也可以利用X射线粉末衍射数据进行解析晶体结构。
XRD测试平台原理:
当一束单色X射线入射到晶体时,由于晶体是由原子规则排列成的晶胞组成,这些规则排列的原子间距离与入射X射线波长有相同数量级,故由不同原子散射的X射线相互干涉,在某些特殊方向上产生强XRD,衍射线在空间分布的方位和强度,与晶体结构密切相关。这就是XRD测试平台的基本工作原理。
XRD测试平台应用范围:
1、物相分析,可以对物质的组成及物相进行表征分析;
2、定性、定量分析,通过精修可对物质的各组分进行精确的定量分析;
3、高温原位分析,通过高温原位可以研究温度对物质晶型转变的影响。

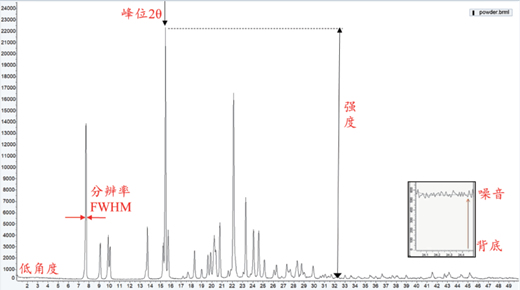

X射线衍射图谱组成
XRD图谱组成部分和与之对应的物理参数:
1、峰位:准确;空间群;晶胞参数;
2、峰强:十足强度高,相对强度准确;晶体结构;定量分析;
3、峰形:FWHM小,峰形对称;仪器展宽;样品微观结构;
4、背底:背底低,低角度平缓,峰背比高,信噪比高;弱峰检出限;非晶漫散峰,“结晶度”。
